কাস্টম একক সারি বল স্লুইং বিয়ারিং নির্মাতারা, সরবরাহকারী, কারখানা

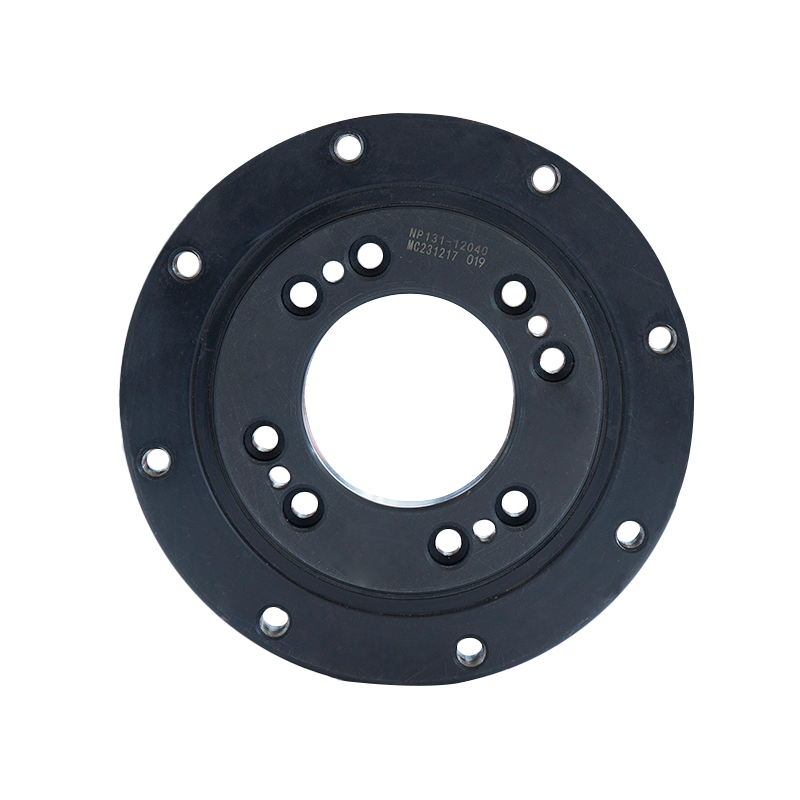

একক সারি বল স্লুইং বিয়ারিং

একক-সারি বল স্লুইং বিয়ারিং বিশেষত ঘূর্ণন চলাচলের জন্য ডিজাইন করা হয়েছে। এই পণ্যটি উচ্চ-শক্তি ইস্পাত বলগুলির একক সারির মাধ্যমে মসৃণ ঘূর্ণন এবং লোড বহনকারী কার্যকারিতা অর্জন করে। এটি একটি কমপ্যাক্ট স্ট্রাকচারাল ডিজাইনের সাথে শক্তিশালী লোড-ভারবহন ক্ষমতা, উচ্চ স্থানের ব্যবহার এবং অপারেশনাল স্থিতিশীলতা নিয়ে গর্ব করে যা ইনস্টলেশন এবং রক্ষণাবেক্ষণকে ব্যতিক্রমীভাবে সুবিধাজনক করে তোলে।

একক-সারি বল স্লুইং বিয়ারিংয়ের সুবিধাগুলি তার উচ্চ লোড-ভারবহন ক্ষমতা এবং কম ঘর্ষণ সহগের মধ্যে রয়েছে। উচ্চমানের ইস্পাত বল এবং উন্নত তাপ চিকিত্সা প্রক্রিয়াগুলি ব্যবহার করে, এটি অক্ষীয় এবং রেডিয়াল লোড-বিয়ারিংয়ে দুর্দান্তভাবে সম্পাদন করে, সহজেই বিভিন্ন জটিল কাজের পরিস্থিতি পরিচালনা করে। সুনির্দিষ্টভাবে মেশিনযুক্ত বল রেসওয়ে ডিজাইনটি অপারেশন চলাকালীন একটি অত্যন্ত কম ঘর্ষণ সহগ নিশ্চিত করে, ফলে মসৃণ এবং আরও নমনীয় ঘূর্ণন ঘটে, কার্যকরভাবে শক্তি খরচ হ্রাস করে। অত্যন্ত পরিধান-প্রতিরোধী উপকরণগুলি থেকে তৈরি, একক সারি বল স্লুইং বিয়ারিং উচ্চতর বোঝা এবং দীর্ঘায়িত অপারেশনের অধীনে অসামান্য কর্মক্ষমতা এবং দীর্ঘ পরিষেবা জীবন বজায় রাখে।

বিভিন্ন ব্যবহারের পরিবেশকে সামঞ্জস্য করার জন্য, একক-সারি বল স্লুইং বিয়ারিং বিভিন্ন সিলিং বিকল্প সরবরাহ করে, বিভিন্ন পরিস্থিতিতে কর্মক্ষমতা নিশ্চিত করে এবং কার্যকরভাবে ধূলিকণা এবং আর্দ্রতা প্রবেশ রোধ করে। এই পণ্যটি নির্মাণ যন্ত্রপাতি, বায়ু বিদ্যুৎ উত্পাদন, চিকিত্সা সরঞ্জাম এবং সামুদ্রিক সরঞ্জাম সহ একাধিক ক্ষেত্র জুড়ে ব্যবহৃত হয়। নির্মাণ যন্ত্রপাতিগুলিতে, একক সারি বল স্লুইং বিয়ারিংগুলি খননকারী, ক্রেন, লোডার এবং অন্যান্য সরঞ্জামগুলিতে ব্যাপকভাবে প্রয়োগ করা হয়, স্থিতিশীল ঘূর্ণন সমর্থন সরবরাহ করে। বায়ু শক্তি উত্পাদন সরঞ্জামগুলিতে, এগুলি ব্লেডের ঘোরানো অংশগুলিতে ব্যবহৃত হয়, বায়ু বাহিনী দ্বারা আনা প্রচুর বোঝা বহন করতে সক্ষম, বিদ্যুৎ উত্পাদন সরঞ্জামগুলির নিরাপদ এবং স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করে। সিটি স্ক্যানার এবং এমআরআই মেশিনগুলির মতো বড় মেডিকেল ডিভাইসে, একক-সারি বল স্লুইং বিয়ারিংগুলি একটি মসৃণ ঘূর্ণন প্ল্যাটফর্ম সরবরাহ করে, যা সরঞ্জামগুলির যথাযথ অবস্থান এবং পরিচালনা নিশ্চিত করে। সামুদ্রিক সরঞ্জাম, এগুলি ডেক যন্ত্রপাতি এবং ঘোরানো উত্তোলন ডিভাইসগুলিতে ব্যবহৃত হয়, নমনীয় অপারেশন এবং সরঞ্জামগুলির স্থিতিশীল পারফরম্যান্সের গ্যারান্টিযুক্ত।

আমাদের পণ্যগুলি ব্যবহার করার সময় আমাদের গ্রাহকদের জন্য সন্তোষজনক অভিজ্ঞতা নিশ্চিত করতে আমরা বিক্রয় প্রাক-বিক্রয় পরামর্শ, মধ্য-বিক্রয় সমর্থন এবং বিক্রয়-পরবর্তী পরিষেবা সরবরাহ করি। আপনার যদি কোনও প্রশ্ন বা চাহিদা থাকে তবে দয়া করে আমাদের সাথে যোগাযোগ করুন .

আমাদের সাথে যোগাযোগ করুন

জিয়াংসু মঞ্চেন ট্রান্সমিশন টেকনোলজি কোং, লিমিটেড

মৌলিক পরামিতিগুলির কি সিরিজ
সিরিয়াল নম্বর	বেসিক আকার	কনফিগারেশন আকার					মাউন্টিং আকার						কাঠামোগত আকার			গিয়ার ডেটা		বাইরের গিয়ার ডেটা		অভ্যন্তরীণ গিয়ার ডেটা

		বাইরের দাঁত		অভ্যন্তরীণ দাঁত		এইচ	ডি ₁ ডি ₂ এন			বোল্ট গর্ত	স্ক্রু গর্ত		এন 1 এইচ ₁ এইচ			খ	মি	X = -0.5		X = 0.5

	কর									টাইপ ক	টাইপ বি, সি, ডি
না।	QW কিউএন সিরিজ	ডি	ডিএন	ডি	ডিএন					∅	∅	টি						দা	জেড	দা	জেড
1	315.20	406	222	408	224	60	370	260	10	17	এম 16	24	2	50	10	40	3	423	140	207	70
	315.20ক																4	428	106	200	51
2	355.20	446	262	448	264	60	410	300	10	17	এম 16	24	2	50	10	40	3	462	153	246	84
	355.20ক																4	468	116	240	61
3	400.20	490	307	493	310	60	455	345	12	17	এম 16	24	2	50	10	40	4	512	127	288	73
	400.20a																5	520	103	280	57
4	450.20	540	357	543	360	60	505	395	12	17	এম 16	24	2	50	10	40	4	564	140	336	85
	450.20a																5	570	113	330	67
5	500.20	590	407	593	410	60	555	445	14	17	এম 16	24	2	50	10	40	5	615	122	385	78
	500.20a																6	624	103	378	64
6	560.20	654	464	656	468	70	618	502	14	17	এম 16	30	2	60	10	50	4	680	169	440	111
	560.20a																5	685	136	435	88
7	630.20	724	534	726	538	70	688	572	16	17	এম 16	30	2	60	10	50	4	748	186	512	129
	630.20a																5	755	150	505	102
8	710.20	804	614	806	618	70	768	652	18	17	এম 16	30	2	60	10	50	5	735	166	585	118
	710.20a																6	840	139	582	98
9	800.20	894	704	896	708	70	858	742	20	17	এম 16	30	2	60	10	50	6	930	154	672	113
	800.20a																8	936	116	664	84
10	800.25	904	692	908	694	78	864	736	18	22	এম 20	36	2	68	10	58	6	942	156	654	110
	800.25a																8	952	118	648	82
11	900.25	1004	792	1008	794	78	964	836	20	22	এম 20	36	2	68	10	58	8	1048	130	744	94
	900.25a																10	1060	105	740	75
12	1000.25	1104	892	1108	894	78	1064	936	24	22	এম 20	36	2	68	10	58	8	152	143	848	107
	1000.25a																10	160	115	840	85
13	1000.32	1120	876	1124	880	90	1074	926	24	24	এম 22	40	2	80	10	70	8	160	144	832	105
	1000.32a																10	170	116	830	84
14	1120.32	1240	996	1244	1000	90	1194	1046	28	24	এম 22	40	4	80	10	70	10	300	129	940	95
	1120.32 এ																12	308	108	936	79
15	1250.32	1370	1126	1374	1130	90	1324	1176	32	24	এম 22	40	4	80	10	70	10	430	142	1070	108
	1250.32 এ																12	440	119	1068	90
16	1400.32	1520	1276	1524	1280	90	1474	1326	36	24	এম 22	40	4	80	10	70	12	584	131	1212	102
	1400.32a																14	596	113	1204	87
17	1250.40	1390	1108	1394	1110	102	1336	1164	32	26	এম 24	45	4	90	12	80	10	450	144	1050	106
	1250.40a																12	452	120	1044	88
18	1400.40	1540	1258	1544	1260	102	1486	1314	36	26	এম 24	45	4	90	12	80	12	608	133	1188	100
	1400.40a																14	610	114	1190	86
19	1600.40	1740	1458	1744	1460	102	1686	1514	40	26	এম 24	45	4	90	12	80	12	812	150	1392	117
	1600.40a																14	820	129	1386	100
20	1800.40	1940	1658	1944	1660	102	1886	1714	44	26	এম 24	45	4	90	12	80	14	2016	143	1582	114
	1800.40a																16	2032	126	1568	99
21	1600.50	1762	1434	1766	1438	124	1704	1496	40	30	এম 27	50	4	112	12	100	12	824	151	1368	115
	1600.50a																14	834	130	1358	98
22	1800.50	1964	1634	1966	1638	124	1904	1696	44	30	এম 27	50	4	112	12	100	14	2044	145	1568	113
	1800.50a																16	2048	127	1552	98
23	2000.50	2162	1834	2166	1842	124	2104	1896	48	30	এম 27	50	6	112	12	100	16	2240	139	1760	113
	2000.50a																18	2250	124	1746	98
24	2240.50	2402	2074	2406	2078	124	2344	2136	54	30	এম 27	50	6	112	12	100	16	2480	154	1984	111
	2240.50a																18	2502	138	1980	98
25	2500.50	2662	2334	2666	2342	124	2604	2396	60	30	এম 27	50	6	112	12	100	18	2754	152	2250	125
	2500.50a																20	2760	137	2240	111
26	2500.60	2696	2304	2696	2308	150	2626	2374	60	33	এম 30	56	6	136	14	122	18	2790	154	2214	126
	2500.60a																20	2800	139	2200	111
27	2800.60	2992	2604	2996	2608	150	2926	2674	66	33	এম 30	56	6	136	14	122	18	3078	170	2502	140
	2800.60a																20	3100	154	2500	126
28	3150.60	3342	2954	3346	2958	150	3276	3024	72	33	এম 30	56	8	136	14	122	20	3440	171	2840	143
	3150.60a																22	3454	156	2838	130
29	3550.60	3742	3354	3746	3358	150	3676	3424	78	33	এম 30	56	8	136	14	122	20	3840	191	3240	163
	3550.60a																25	3875	154	3225	130
30	4000.60	4200	3804	4196	3808	150	4126	3874	80	33	এম 30	56	8	136	14	122	22	4312	195	3696	169
	4000.60a																25	4325	172	3675	148

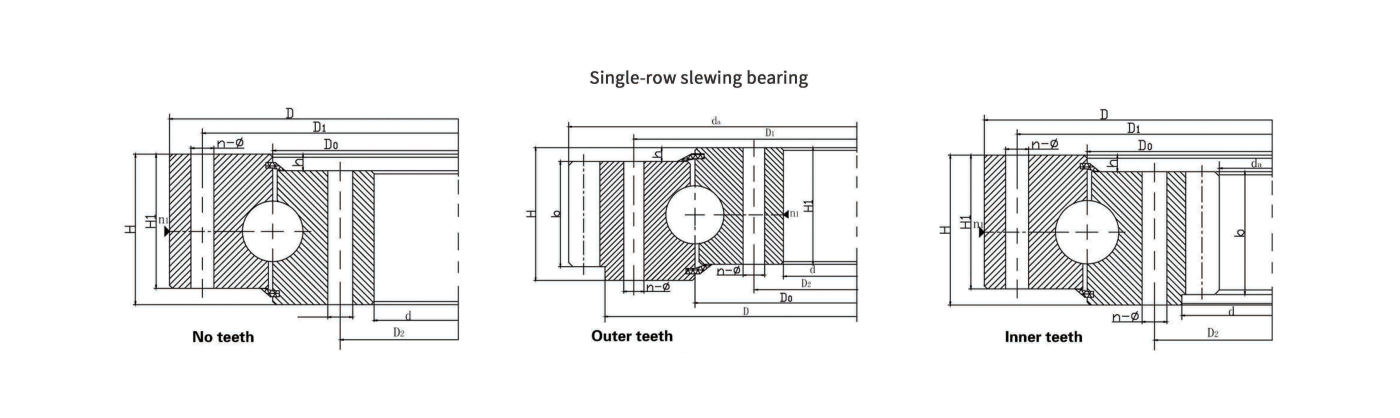

01 বেসিক পরামিতিগুলির সিরিজ
সিরিয়াল নম্বর নং।	বেসিক আকার			কনফিগারেশন আকার			মাউন্টিং আকার						কাঠামোগত আকার			গিয়ার ডেটা			বাইরের গিয়ার ডেটা		অভ্যন্তরীণ গিয়ার ডেটা

	দাঁত নেই	বাইরের দাঁত	অভ্যন্তরীণ দাঁত	ডি	ডি	এইচ	ডি ₁	ডি ₂	এন	বোল্ট গর্ত	স্ক্রু গর্ত		এন 1	এইচ ₁	এইচ	খ	এক্স	মি	ডি _a	জেড	ডি _a	জেড
										টাইপ ও	টাইপ 123
	ডি 0	ডি 0	ডি 0							∅	∅	টি
1	010.20.200	011.20.200	-	280	120	60	248	152	12	16	এম 14	28	2	50	10	40	0	3	300	98	-	-
2	010.20.224	011.20.224	-	304	144	60	272	176	12	16	এম 14	28	2	50	10	40	0	3	321	105	-	-
3	010.20.250	011.20.250	-	330	170	60	298	202	18	16	এম 14	28	2	50	10	40	0	4	352	86	-	-
4	010.20.280	011.20.280	-	360	200	60	328	232	18	16	এম 14	28	2	50	10	40	0	4	384	94	-	-
5	010.25.315	011.25.315	013.25.315	408	222	70	372	258	20	18	এম 16	32	2	60	10	50	0	5	435	85	190	40
6	010.25.355	011.25.355	013.25.355	448	262	70	412	298	20	18	এম 16	32	2	60	10	50	0	5	475	93	235	49
7	010.25.400	011.25.400	013.25.400	493	307	70	457	343	24	18	এম 16	32	2	60	10	50	0	6	528	86	276	48
8	010.25.450	011.25.450	013.25.450	543	357	70	507	393	24	18	এম 16	32	2	60	10	50	0	6	576	94	324	56
9	010.30.500	011.30.500	013.30.500	602	398	80	556	434	20	18	এম 16	32	4	70	10	60	➕0.5	5	629	123	367	74
		012.30.500	014.30.500															6	628.8	102	368.4	62
10	010.60.560	011.30.560	013.30.560	662	458	80	626	494	20	18	এম 16	32	4	70	10	60	➕0.5	5	689	1355	427	86
		012.30.560	014.30.560															6	688.8	112	428.4	72
11	010.30.630	011.30.630	013.30.630	732	528	80	696	564	24	18	এম 16	32	4	70	10	60	➕0.5	6	772.8	126	494.4	83
		012.30.630	014.30.630															8	774.4	94	491.2	62
12	010.30.710	011.30.710	013.30.710	812	608	80	776	644	24	18	এম 16	32	4	70	10	60	➕0.5	6	850.8	139	572.4	96
		012.30.710	014.30.710															8	854.4	104	571.2	72
13	010.40.800	011.40.800	013.40.800	922	678	100	878	722	30	22	এম 20	40	6	90	10	80	➕0.5	8	966.4	118	635.2	80
		012.40.800	013.40.800															10	968	94	634	64
14	010.40.900	011.40.900	013.40.900	1022	778	100	978	822	30	22	এম 20	40	6	90	10	80	➕0.5	8	1062.4	130	739.2	93
		012.40.900	014.40.900															10	1068	104	734	74
15	010.40.1000	011.40.1000	013.40.1000	1122	878	100	1078	922	36	22	এম 20	40	6	90	10	80	➕0.5	10	1188	116	824	83
		012.40.1000	014.40.1000															12	1185.6	96	820.8	69
16	010.40.1120	011.40.1120	013.40.1120	1242	998	100	1198	1042	36	22	এম 20	40	6	90	10	80	➕0.5	10	1298	127	944	95
		012.40.1120	014.40.1120															12	1305.6	106	940.8	79
17	010.45.1250	011.45.1250	013.45.1250	1390	1110	110	1337	1163	40	26	এম 24	48	5	100	10	90	➕0.5	12	1449.6	118	1048.8	88
		012.45.1250	014.45.1250															14	1453.2	101	1041.6	75
18	010.45.1400	011.45.1400	013.45.1400	1540	1260	110	1487	1313	40	26	এম 24	48	5	100	10	90	➕0.5	12	1605.6	131	1192.8	100
		012.45.1400	014.45.1400															14	1607.2	112	1195.6	86
19	010.45.1600	011.45.1600	013.45.1600	1740	1460	110	1687	1513	45	26	এম 24	48	5	100	10	90	➕0.5	14	1817.2	127	1391.6	100
		012.45.1600	014.45.1600															16	1820.8	111	1382.4	87
20	010.45.1800	011.45.1800	013.45.1800	1940	1660	110	1887	1713	45	26	এম 24	48	5	100	10	90	➕0.5	14	2013.2	141	1573.6	112
		012.45.1800	014.45.1800															16	2012.8	123	1574.4	99
21	010.60.2000	011.60.2000	013.60.2000	2178	1825	144	2110	1891	48	33	এম 30	60	8	132	12	120	➕0.5	16	2268.8	139	1734.4	109
		012.60.2000	014.60.2000															18	2264.4	123	1735.2	97
22	010.60.2240	011.60.2240	013.60.2240	2418	2065	144	2350	2131	48	33	এম 30	60	8	132	12	120	➕0.5	16	2492.8	153	1990.4	125
		012.60.2240	014.60.2040															18	2498.4	136	1987.2	111
23	010.60.2500	011.60.2500	013.60.2500	2678	2325	144	2610	2391	56	33	এম 30	60	8	132	12	120	➕0.5	18	2768.4	151	2339.2	125
		012.60.2500	014.60.2500															20	2776	136	2228	112
24	010.60.2800	011.60.2800	013.60.2800	2978	2625	144	2910	2691	56	33	এম 30	60	8	132	12	120	➕0.5	18	3074.4	168	2527.2	141
		012.60.2800	014.60.2800															20	3076	151	2528	127
25	010.75.3150	011.75.3150	013.75.3150	3376	2922	174	3686	3014	56	45	এম 42	84	8	162	12	150	➕0.5	20	3476	171	2828	142
		012.75.3150	014.75.3550															22	3471.6	155	2824.8	129
26	010.75.3550	011.75.3550	013.75.3550	3776	3322	174	3686	3414	56	45	এম 42	84	8	162	12	150	➕0.5	20	3876	191	3228	162
		012.75.3550	014.75.3550															22	3889.6	174	3220.8	147
27	010.75.4000	011.75.4000	013.75.4000	4226	3772	174	4136	3864	60	45	এম 42	84	10	162	12	150	➕0.5	22	4329.6	194	3660.8	167
		012.75.4000	014.75.4000															25	43451	171	3660	147

বেসিক পরামিতিগুলির এইচএস সিরিজ
সিরিয়াল নম্বর	বেসিক আকার			কনফিগারেশন আকার			মাউন্টিং আকার				কাঠামোগত আকার			গিয়ার ডেটা		বাইরের গিয়ার ডেটা			অভ্যন্তরীণ গিয়ার ডেটা

	দাঁত নেই	বাইরের দাঁত	অভ্যন্তরীণ দাঁত	ডি	ডি	এইচ	ডি 1	ডি 2	এন	∅	এন 1	এইচ 1	এইচ	খ	মি	এক্স	ডি	জেড	এক্স	ডি	জেড


1	এইচএসবি .25.625	এইচএসডাব্লু .25.625	এইচএসএন .25.625	725	525	80	685	565	18	18	3	68	12	60	5	➕1.4	751.9	146	➕0.35	498.8	101
		এইচএসডাব্লু .25.625 এ	এইচএসএন .25.625 এ												6	➕1.15	755.5	122	➕0.35	496.7	84
2	এইচএসবি .25.720	এইচএসডাব্লু .25.720	এইচএসএন .25.720	820	620	80	780	660	18	18	3	68	12	60	6	➕1.4	860.3	139	➕0.35	586.6	99
		এইচএসডাব্লু .25.720 এ	এইচএসএন .25.720 এ												8	➕1	861.1	104	➕0.35	582.3	74
3	এইচএসবি .30.820	এইচএসডাব্লু .30.820	এইচএসএন .30.820	940	705	95	893	749	24	20	4	83	12	70	6	➕1.4	980.6	159	➕0.35	664.5	112
		এইচএসডাব্লু .30.820 এ	এইচএসএন .30.820 এ												10	➕1	986.2	95	➕0.35	658	67
4	এইচএসবি .30.880	এইচএসডাব্লু .30.880	এইচএসএন .30.880	1000	760	95	956	800	24	20	4	83	12	70	8	➕1.15	1047.5	127	➕0.35	718.2	91
		এইচএসডাব্লু .30.880 এ	এইচএসএন .30.880 এ												10	➕1	1046.3	101	➕0.35	707.9	72
5	এইচএসবি .30.1020	এইচএসডাব্লু .30.1020	এইচএসএন .30.1020	1170	875	95	1120	930	24	22	4	80	15	70	8	➕1.4	1219.3	148	➕0.35	830.1	105
		এইচএসডাব্লু .30.1020 এ	এইচএসএন .30.1020 এ												10	➕1.15	1219.2	118	➕0.35	827.8	84
6	এইচএসবি .30.1220	এইচএসডাব্লু .30.1220	এইচএসএন .30.1220	1365	1075	120	1310	1130	36	24	6	105	15	90	10	➕1.4	1424.9	138	➕0.35	1027.8	104
		এইচএসডাব্লু .30.1220 এ	এইচএসএন .30.1220 এ												12	➕1	1435.9	116	➕0.35	1017.3	86
7	এইচএসবি .35.1250	এইচএসডাব্লু .35.1250	এইচএসএন .35.1250	1400	1090	120	1350	1150	36	26	6	105	15	90	10	-0.35	1443	143	➕0.35	1037	105
		এইচএসডাব্লু .35.1250 এ	এইচএসএন .35.1250 এ												12	➕1	1449.6	117	➕0.35	1036.8	86
8	এইচএসবি .35.1435	এইচএসডাব্লু .35.1435	এইচএসএন .35.1435	1595	1278	120	1535	1335	36	26	6	105	15	90	12	➕1.15	1655.5	134	➕0.35	1221.2	103
		Hs.35.1435a	এইচএসএন .35.1435 এ												14	➕1	1661.2	115	➕0.35	1214.8	88
9	এইচএসবি .35.1540	এইচএসডাব্লু .35.1540	এইচএসএন .35.1540	1720	1360	140	1660	1420	42	26	6	122	18	110	12	➕1.4	1780.8	144	➕0.35	1293.1	109
		এইচএসডাব্লু .35.1540 এ	এইচএসএন .35.1540 এ												14	➕1.15	1791.1	124	➕0.35	1284.8	93
10	এইচএসবি .35.1700	এইচএসডাব্লু .35.1700	এইচএসএন .35.1700	1875	1525	140	1815	1585	42	29	6	122	18	110	14	➕1.15	1945.4	135	➕0.35	1452.7	105
		এইচএসডাব্লু .35.1700 এ	এইচএসএন .35.1700 এ												16	➕1.15	1950.8	118	➕0.35	1452.3	92
11	এইচএসবি .40.1880	এইচএসডাব্লু .40.1880	এইচএসএন .40.1880	2100	1665	160	2030	1740	48	32	6	140	20	115	14	➕1.4	2189.8	152	➕0.35	1592.6	115
		এইচএসডাব্লু .40.1880a	এইচএসএন .40.1880a												18	➕1.15	2194.6	118	➕0.35	1579.9	89
12	এইচএসবি .40.2115	এইচএসএন .40.2115	এইচএসএন .40.2115	2325	1900	160	2245	1980	48	32	6	140	20	115	16	➕1.4	2406.5	146	➕0.35	1804.1	114
		এইচএসএন .40.2115 এ	এইচএসএন .40.2115 এ												20	➕1.15	2418.4	117	➕0.35	1795.4	91
13	এইচএসবি .40.2370	এইচএসএন .40.2370	এইচএসএন .40.2370	2600	2146	180	2020	2220	48	36	6	158	22	130	18	➕1.4	2707.3	146	➕0.35	2065.6	116
		এইচএসএন .40.2370 এ	এইচএসএন .40.2370 এ												22	➕1.15	2704.4	119	➕0.35	2040.9	94
14	এইচএসবি .40.2600	এইচএসএন .40.2600	এইচএসএন .40.2600	2835	2365	180	2750	2450	54	36	6	158	22	130	18	➕1.4	2941.7	159	➕0.35	2263.5	127
		এইচএসএন .40.2600a	এইচএসএন .40.2600a												22	➕1.15	2946.9	130	➕0.35	2260.8	104
15	এইচএসবি .50.2820	এইচএসএন .50.2820	এইচএসএন .50.2820	3085	2555	200	3000	2640	54	36	6	178	22	150	20	➕1.4	3188.4	155	➕0.35	2455	124
		এইচএসএন .50.2820 এ	এইচএসএন .50.2820 এ												25	➕1.15	3198.4	124	➕0.35	2444.1	99
